Description

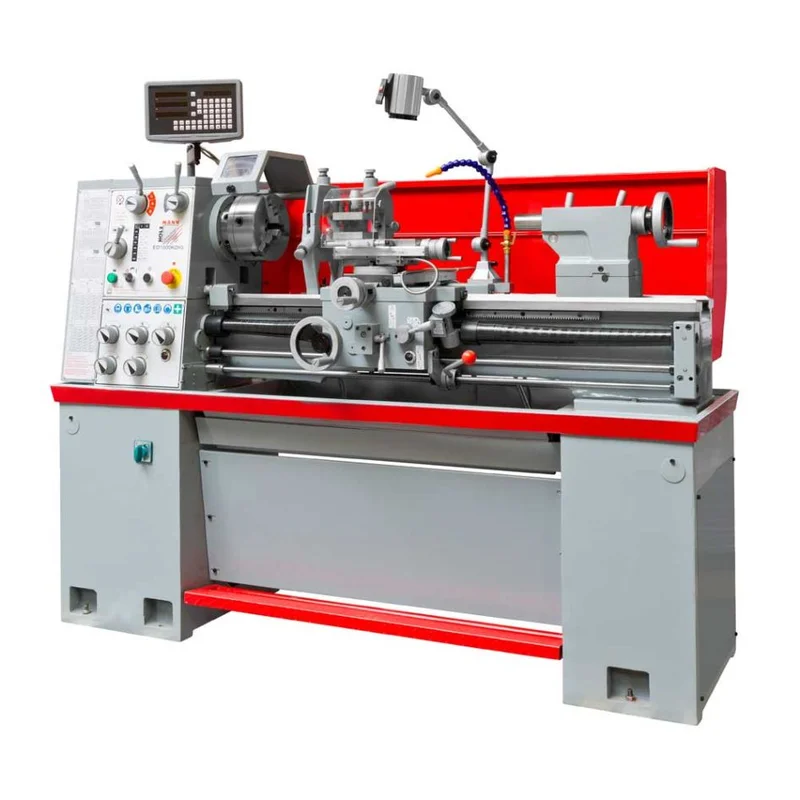

Holzmann ED1000KDIG_400V tour à métaux 3 axes affichage digital 1000 mm 400V

• Tour à broche et à plomb polyvalent et particulièrement rentable
• Idéal pour les ateliers de fabrication d’outils, de production et de formation
• L’alésage standard de la broche de 52 mm de diamètre permet d’usiner des arbres de grand diamètre.
• Frein à pied électromagnétique – pour une sécurité maximale et un temps improductif minimal grâce à l’arrêt immédiat de la broche
• Guide de lit à prisme trempé par induction et rectifié avec précision
• Le pont amovible permet d’usiner des pièces jusqu’à un diamètre de 550 mm.
• Fonctionnement extrêmement silencieux grâce à des composants d’entraînement usinés avec précision et à un banc de machine en fonte amortissant les vibrations.
• Engrenage et axe principal trempés et finement rectifiés, fonctionnant en bain d’huile
• Broche principale équilibrée, haute concentricité du nez de la broche (< 0,009 mm)
• Attachement de broche Camlock D5
• La tête libre peut être déplacée de +/- 5 mm pour le tournage de cônes
• Les guides de glissement peuvent être facilement ajustés à l’aide des crêtes en V.
• Moteur à 2 vitesses en standard
• Affichage numérique de la position (3 axes) pour une utilisation plus facile

• Puissance du moteur S1 : 2000
• Tension : 400V / 50Hz
• Dimensions en mm : 2070 x 780 x 1800
• Largeur du lit en mm : 210
• Hauteur du lit en mm : 270
• Niveau de pression acoustique en dB(A) : 78
• Distance entre les cœurs en mm : 1000
• Hauteur centrale en mm : 200
• Diamètre de pivotement max. du lit en mm : 400
• Diamètre maximal de pivotement du chariot transversal en mm : 264
• Diamètre maximal de pivotement sans pont en mm : 550
• Vitesse de rotation de la broche en min-1 : 45-2000 (12)
• Alésage de la broche en mm : 56
• Attachement de la broche : MK6/MT6
• Tête libre à cône : MK4/MT4
• Avance longitudinale : 0,02-0,85 mm/omw (64)
• Avance transversale : 0,005-0,22 mm/omw (64)
• Course du chariot longitudinal en mm : 730
• Course du chariot transversal en mm : 180
• Course de la lame supérieure en mm : 115
• Balayage en mm : 120
• Filetage métrique en mm/r : 0,8-14 (36)
• Filetage en pouces : 2-28 TPI (36)
• porte-outil max. : 30 x 20 mm

• Mandrin à 3 griffes Ø 200 mm avec mors de perçage et de tournage
• 4 mandrins Ø 200 mm
• Plaque frontale Ø 320 mm
• 2x poinçons centraux solides
• Manchon d’adaptation MT 6/4
• Lunettes fixes
• Lunettes mobiles
• Machine lampe halogène
• Paroi arrière de l’écaille
• Dispositif de réfrigération
• Base en fonte
• Fil u
• 1 jeu d’engrenages
• Outil d’exploitation
